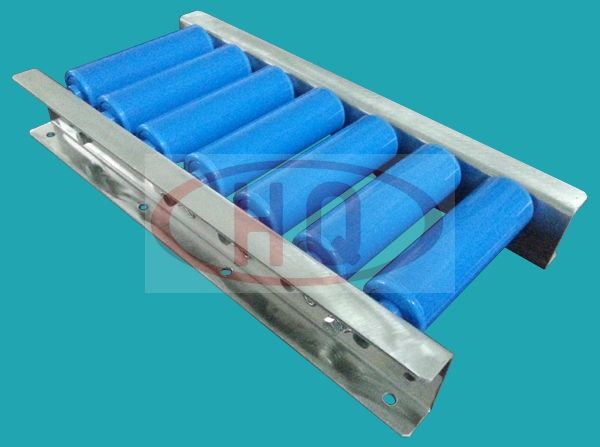

產品型號: JR-3018B
產品名稱:?30樹脂制自由輸送機
滾筒和軸承均使用樹脂成形材料，自重輕,防銹性能好，轉動平穩。適用于有特殊要求的場合。
>>說明
1.滾筒直徑:?30mm(壁厚1.8mm)
2.支架： 44mm槽型鋁材
3.幅寬: 100mm～1000mm
4.滾筒承重量: max約16kg
>>仕様表
(単位 mm)
| 滾 筒 幅 寬 W (mm) | 100 | 200 | 300 | 400 | 500 | ||
| 滾筒承重強度 (kg) | 16.5 | 15.7 | 15 | 14.2 | 13.5 | ||
| 輸送機重量 3,000L (kg) | 40P | 7.2 | 10.8 | 14.4 | 18.0 | 21.6 | |
| 50P | 6.2 | 9.2 | 12.2 | 15.1 | 18.1 | ||
| 滾筒（含軸）重量 (g) | 64 | 106 | 149 | 191 | 233 | ||
| 型 號 | 滾筒外徑(φ)×壁厚 軸承 | 軸外徑(φ)×壁厚 加工 | 支架形狀I(lǐng)×K×t | 機 長 L | 滾筒幅寬 W | 滾筒間距 P | 轉彎半徑 R | |||||
| JR-3018B | 30.0×1.8 硬質氯乙烯橡膠 樹脂成形軸承 | 8×0.8管 SUS 半圓 | [ 44×18×3 氧化鋁 50 | 1000?1,500 2,000?3,000 | 100～500 任意尺寸 | 40?50 75 | 900 | |||||

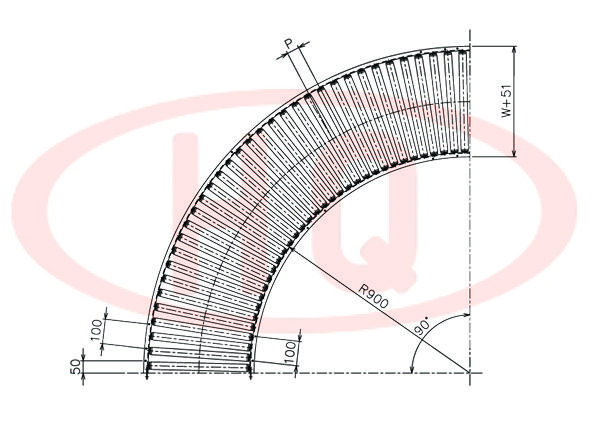

>>示意圖
